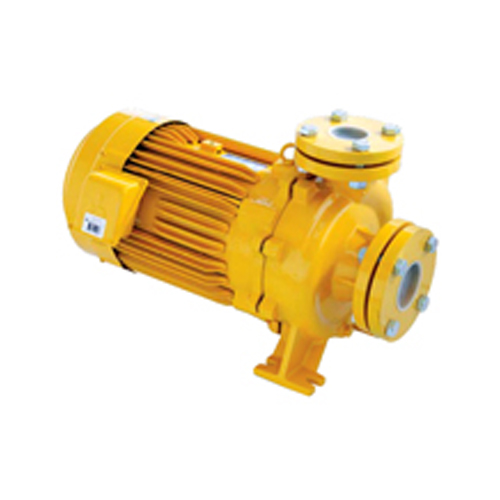

ปั๊มน้ำ Mitsubishi WCM Series & WCL Series

  • ปั๊มน้ำมิตซูบิชิ WCM Series และ WCL Series แบบมีหน้าแปลน ใบพัดทองเหลือง เป็นปั้มน้ำขนาดใหญ่สำหรับงานภาคการเกษตร ภาคอุตสาหกรรม และงานสาธารณูปโภคต่างๆ
  • มีให้เลือกใช้ทั้งแบบแรงดันปานกลาง (WCM Series) และแบบปริมาณน้ำมาก (WCL Series)
Category Tags , , , , , , , , , , , ,
MITSUBISHI

ปั๊มน้ำ Mitsubishi WCM Series & WCL Series

จุดเด่นของปั๊มน้ำ Mitsubishi WCM Series & WCL Series WCM-5505FT,WCM-7505FT,WCM-11005FT

– ใช้มอเตอร์ไฟฟ้ามิตซูบิชิซึ่งมีสรรถนะในการทำงานสูง
– ตัวปั้มผลิตจากเหล็กหล่อ และเพลาปั้มผลิตจากสเตนเลส SUS304
– ใบพัดแบบปิดมีประสิทธิภาพในการสูบน้ำสูง ผลิตจากทองเหลือง
– กันรั่วด้วยเม็คคานิคอลซีลแบบเซรามิคและกราไฟต์ ซึ่งกันน้ำได้ดี และมีอายุการใช้งานที่ยาวนาน
– มอเตอร์เหนี่ยวนำชนิดกรงกระรอกแบบปิด ระบายความร้อนด้วยพัดลม มาตรฐานการ ป้องกัน IP55 ใช้ในการแจ้งได้ ฉนวนไฟฟ้า Class F สำหรับการใช้งานอย่างต่อเนื่อง และเพลามอเตอร์เป็นชิ้นเดียวกับเพลาเครื่อง สูบ

Mitsubishi WCM Series & WCL Series Specifications WCM-5505FT,WCM-7505FT,WCM-11005FT

ปั๊มน้ำแบบปริมาณแรงดันปานกลาง WCM Series

Model HP PHASE A V Hz FLOWRATE m3/H.r. 0 6 73.612 18 22 30 33 36 42
10ø, 220V 50Hz l/min 0 100 200 300 400 500 550 600 700
WCM-5505FT 7.5 3 17 380 – 415 50 TOTAL HEAD (m.) 58.0 57.0 56.0 53.8 50.1 44.8 44.8 – –
WCM-7505FT 10 19 66.5 65.7 63.9 59.6 54.8 50.3 50.3 – –
WCM-11005FT 15 25.5 75.9 75.2 73.6 71.1 67.6 63.3 60.8 58.0 51.9

ปั๊มน้ำแบบปริมาณน้ำมาก WCL Series

Model HP PHASE A V Hz FLOWRATE m3/H.r. 0 12 24 36 48 60 66 72
10ø, 220V 50Hz l/min 0 200 400 600 800 1000 1100 1200
WCL-5505FT 7.5 3 16 380 – 415 50 TOTAL HEAD (m.) 34.0 34.2 34.0 32.6 30.3 27.1 25.0 –
WCL-7505FT 10 19 42.6 42.6 42.5 41.6 38.8 35.6 32.0 –
WCL-11005FT 15 25.5 53.5 53.5 53.4 51.4 47.4 41.7 38.2 34.2

Mitsubishi WCM Series & WCL Series Dimensions

Outline Dimensions

Model BORE (Inch) DIMENSIONS (mm.) WEIGHT (kg)
ไฟ 2 สาย (10ø) BS1 BS2 a f h1 h2 e1 e2 n1 n2 w1 w2 s
WCM-5505FT 2″ 1 1/2″ 100 548 160 340 146 358 212 265 65 70 15 75.0
WCM-7505FT 2″ 1 1/2″ 100 548 160 340 146 358 212 265 65 70 15 83.5
WCM-11005FT 2″ 1 1/2″ 100 588 180 405 161 373 250 320 65 70 17 90.5
WCL-5505FT 2 1/2″ 2″ 100 552 160 340 141 352 212 265 65 70 15 76.5
WCL-7505FT 2 1/2″ 2″ 100 552 160 340 141 352 212 265 65 70 15 83.5
WCL-11005FT 2 1/2″ 2″ 100 590 160 360 148 360 212 265 65 70 17 89.5

Flange Dimensions

PIPE SIZE (Inch) C D t n h BOLT SIZE
1 1/2″ 105 140 20 4 19 M16
2″ 120 155 20 4 19 M16
2 1/2″ 140 175 22 4 19 M16
