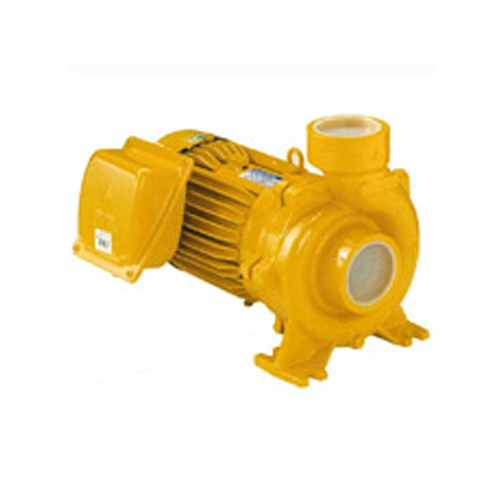

จุดเด่นของปั๊มน้ำ Mitsubishi WCL Series WCL-755S,WCL-1105S,WCL-1505S,WCL-2205FS,WCL-3705FS
– ปั๊มน้ำขนาดใหญ่ เหมาะสำหรับงานภาคเกษตร ภาคอุตสาหกรรม และงานสาธารณูโภคต่างๆ
– เหมาะกับงานงานที่ต้องการปริมาณน้ำมาก มีทั้งแบบมาตรฐานและหน้าแปลน
– ใช้มอเตอร์ไฟฟ้ามิตซูบิชิซึ่งมีสรรถนะในการทำงานสูง
– ตัวปั๊มผลิตจากเหล็กหล่อ และเพลาปั๊มผลิตจากสเตนเลส SUS304
– ใบพัดทองเหลือง แบบปิดมีประสิทธิภาพในการสูบน้ำสูง
– กันรั่วด้วยเม็คคานิคอลซีลแบบเซรามิคและกราไฟต์ ซึ่งกันน้ำได้ดีและมีอายุการใช้งานที่ยาวนาน
– มอเตอร์เหนี่ยวนำชนิดกรงกระรอกแบบปิด ระบายความร้อนด้วยพัดลม มาตรฐานการ ป้องกัน IP55 ใช้ในการแจ้งได้ ฉนวนไฟฟ้า Class F สำหรับการใช้งานอย่างต่อเนื่อง และเพลามอเตอร์เป็นชิ้นเดียวกับเพลาเครื่องสูบ
Mitsubishi WCL Series Specifications
Specification Table A1
| Model | HP | Current (A) | |||
| 10ø, 220V 50Hz | 3ø, 220V/380V 50Hz | 10ø, 220V | 3ø, 220V | 3ø, 380V | |
| WCL-755S | – | 1 | 7.2 | – | – |
| WCL-1105S | – | 1.5 | 10.4 | – | – |
| WCL-1505S | WCL-1505T | 2 | 14.0 | 9.8 | 5.3 |
| WCL-2205FS | WCL-2205FT | 3 | 17.2 | 10.7 | 6.2 |
| WCL-3705FS | WCL-3705FT | 5 | 25.7 | 15.0 | 8.7 |
Specification Table A2
| Model | FLOWRATE | m3/H.r. | 0 | 9 | 18 | 27 | 36 | 42 | 48 | 54 | 60 | 66 | |
| 10ø, 220V 50Hz | 3ø, 220V/380V 50Hz | l/min | 0 | 150 | 300 | 450 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
| WCL-755S | – | TOTAL HEAD (m.) | 12.7 | 12.5 | 11.5 | 9.5 | 6.5 | 4.0 | – | – | – | – | |
| WCL-1105S | – | 14.7 | 14.6 | 14.1 | 12.7 | 10.6 | 8.8 | 6.6 | 4.2 | – | – | ||
| WCL-1505S | WCL-1505T | 17.0 | 16.9 | 16.7 | 15.8 | 14.6 | 13.5 | 11.9 | 10.3 | 8.5 | 6.8 | ||
| WCL-2205FS | WCL-2205FT | 21.2 | 20.8 | 20.2 | 18.9 | 17.3 | 16.1 | 14.5 | 13.0 | 11.2 | 8.9 | ||
| WCL-3705FS | WCL-3705FT | 28.0 | 27.8 | 27.2 | 26.0 | 24.1 | 22.5 | 20.5 | 18.1 | – | – | ||
| Model | BORE (Inch) | DIMENSIONS (mm.) | WEIGHT (kg) | |||||||||||
| ไฟ 2 สาย (10ø) | ไฟ 3 สาย (3ø) | BS1 | BS2 | a | f | h1 | h2 | n1 | n2 | w1 | w2 | s | 1ø | 3ø |
| WCL-755S | – | 2 1/2 | 2 1/2 | 44 | 359.5 | 132 | 324 | 190 | 240 | 47.0 | – | 15 | 21.5 | – |
| WCL-1105S | – | 3 | 3 | 44 | 404.0 | 132 | 324 | 190 | 240 | 47.0 | – | 15 | 25.5 | – |
| WCL-1505S | WCL-1505T | 3 | 3 | 45 | 460.5 | 132 | 324 | 190 | 240 | 23.5 | 70 | 15 | 46.0 | 44.6 |
| WCL-2205FS | WCL-2205FT | 3 | 3 | 80 | 501.0 | 132 | 292 | 190 | 240 | 58.5 | 70 | 15 | 55.8 | 54.4 |
| WCL-3705FS | WCL-3705FT | 2 1/2 | 2 1/2 | 100 | 488.5 | 160 | 340 | 212 | 212 | 65.0 | 70 | 15 | 57.5 | 56.1 |
| PIPE SIZE (Inch) | C | D | t | n | h | BOLT SIZE |
| 2 | 120 | 155 | 20 | 4 | 19 | M16 |
| 2 1/2 | 140 | 140 | 22 | 4 | 19 | M16 |
| 3 | 150 | 150 | 22 | 4 | 19 | M16 |
